Lineare Bildsensoren, Fotodiodenzeilen

August 2014

Lineare Bildsensoren, Fotodiodenzeilen Fotodiodenzeilen werden auch als Zeilensensoren bezeichnet. Sie sind eine ausgezeichnete Alternative zu CCD-Zeilen. Die durch das Prinzip einer CCD-Zeile bedingten Störeffekte treten hier nicht auf. Im Gegensatz zu CCD-Zeilen sind Fotodiodenzeilen wesentlich einfacher ansteuerbar.

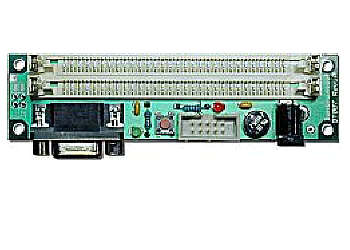

Für die schnelle Realisierung eines Projekts bieten wir auch ein fertiges Modul an:



Einige Anwendungsgebiete für Fotodiodenzeilen sind:

  • Bilderkennung
  • Strichcodeleser
  • Spektroskopie
  • Entfernungs-/Abstandsmessung
  • Positionsmessung
  • Oberflächenanalyse
  • Roboter




nach oben

Lineare Bildsensoren - Preisliste

Bestellen Bestellen

alle Preise in EUR/Stück, zuzüglich Versandkosten

Bestellcode Beschreibung EUR/Stück
inkl. 19% MwSt.
LIS1024 Fotodiodenzeile 1024 Pixel, 125µ*7,8µm, 84dB RMS, Ausleserate 1kHz...40 MHz, Zeilenbreite 7,988 mm, DIP, Lieferung solange Vorrat reicht 46,10
TSL1401BCS Fotodiodenzeile 128 Pixel, SMD, Lieferung solange Vorrat reicht 4,45
TSL1401CL Fotodiodenzeile 128 Pixel,63,5µ*55,5µm, Pitch: 63,5µm, Ausleserate 2 MHz, Zeilenbreite 8,1 mm, SMD 8,00
TSL1401CSX Fotodiodenzeile 128 Pixel, SMD, Lieferung solange Vorrat reicht 4,45
TSL1402R Fotodiodenzeile 256 Pixel, 63,5µ*55,5µm, Pitch: 63,5µm, Ausleserate 2 MHz, Zeilenbreite 16,3 mm, DIP 18,55
TSL1406R LINEAR SENSOR ARRAY 768X1 31,15
TSL1410R LINEAR SENSOR ARRAY 1280X 45,85
TSL1412S LINEAR SENSOR ARRAY 1536X1 50,15
TSL201 Fotodiodenzeile 64 Pixel, 120µ*70 µm, Pitch 125µm, Ausleserate 2 MHz, Zeilenbreite 8 mm, 9,40
TSL2014 LINEAR SENSOR ARRAY 896X1 53,10
TSL201CL LINEAR SENSOR ARRAY 64X1 8,45
TSL202R LINEAR SENSOR ARRAY 128X1, DIP 18,00
TSL208R LINEAR SENSOR ARRAY 512X1 43,10
TSL210 LINEAR SENSOR ARRAY 640X1 45,55
ELIS-1024A-LG CMOS-Linearsensor, 1024 Pixel, wählbare Auflösung, 125.0 x7.8µm, LCC16 28,90
ELIS-1024A-D CMOS-Linearsensor, 1024 Pixel, wählbare Auflösung, 125.0 x7.8µm, DIP 94,95
S9226-03 Linear Image Sensor, 1024 Pixel, 7,8 x 125µm Pixelgröße, 3,3V, DIP 83,75
S9226-04 Linear Image Sensor, 1024 Pixel, 7,8 x 125µm Pixelgröße, 3,3V, SMD 76,10
