Logikanalysatoren - Saleae Logic und Logic Pro

März 2016

Saleae logic analysator

Die Logikanalysatoren von Saleae, sind nun in erweiterten Versionen verfügbar. Sie zeichnen sich durch eine höhere Leistungsfähigkeit aus und stehen nun in noch mehr Versionen zur Verfügung. Der Anschluss erfolgt über das USB-Interface an einen PC. Anschließend wird die Software gestartet und nach einigen Grundeinstellungen kann die Messung beginnen.

Logikanalysatoren waren bisher kompliziert und recht groß. Die Geräte von Saleae sind klein und kompakt. Sie können deshalb bequem zu Messungen bei Kunden mitgenommen werden.

Software für Windows, Linux und Mac
Die Software zeichnet sich durch intuitive Bedienung ohne Verzicht auf wichtige Features aus. Die aktuellen Softwarepakete stehen jedem Nutzer zum kostenlosen Download zur Verfügung! Ebenso sind kostenlose Updates möglich

Ab Softwareversion 1.1.x ist der Einsatz unter verschiedenen Betriebssysteme möglich. Die Software steht für Windows (32- und 64-Bit), Mac OS X und Linux (Ubuntu, Fedora...) zur Verfügung.

USB-Transferrate - bei der Pro-Version mit USB3.0
USB2.0 erlaubt im "Full-Speed" Mode eine maximale Bus-Transferrate von 24MB/s. Die Verfügbarkeit ist abhängig von der Busauslastung durch andere Geräte, günstig ist daher die exklusive Bereitstellung eines USB-Host Kanals für Logic.

Um höhere Datentransferraten zu gewährleisten, sind die Versionen Log Pro 8 und Pro 16 mit einem USB3.0-Interface ausgerüstet. Der Einsatz ist trotzdem auch an USB2.0-Ports möglich, allerdings reduziert sich die Datentransferrate.

Serielle Protokolle

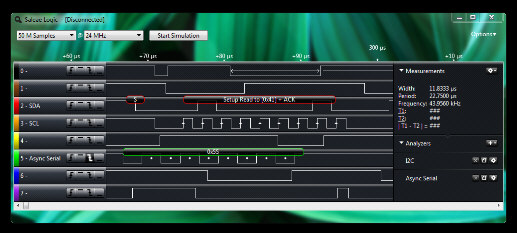

Daten werden heute meist über serielle Systeme übertragen. Zu den Standards gehört heute z.B. der I2C-Bus. Mit den Logikanalysatoren der Logic-Serie können die Daten ausgelesen und als Text angezeigt werden.

Messung von Analogsignalen
In Geräten zur digitalen Signalverarbeitung sind meistens auch Baugruppen zur Verarbeitung analoger Signale enthalten. Sollen diese Signale gemessen werden, muss man jetzt nicht mehr vom Logikanalysator zum Oszilloskop wechseln. Die neuen Versionen der Logic-Serie bieten zusätzlich die Möglichkeit analoge Signale zu messen. Die Abtastrate für analoge Signale liegt je nach Modell bei bis zu 50 MSps, die 3dB-Bandbreite erreicht 5 MHz .



Saleae-logic4 Saleae Logic 4

  • 4 Kanal Logikanalysator
  • Analogfunktion (8 Bit) auf einem Kanal
  • bis zu 12 MSps digital / 6 MSps analog
  • Eingangsspannung (analog) 0 bis 5V
  • Schwellwert Low/High fest bei 0,8V/2,0V
  • Abmessungen nur ca. 42mm x 42mm x 10mm
  • USB2.0 Interface



Saleae-logic8 Saleae Logic 8

  • 8 Kanal Logikanalysator
  • Analogfunktion (10 Bit) auf allen Kanälen
  • bis zu 100 MSps digital / 10 MSps analog
  • 25 MSps bei Nutzung aller Digitalkanäle
  • Eingangsspannung (analog) 0 bis 5V
  • Schwellwert Low/High fest bei 0,6V/1,2V
  • Abmessungen nur ca. 53mm x 53mm x 12mm
  • USB2.0 Interface



Saleae-logic pro8 Saleae Logic Pro8

  • 8 Kanal Logikanalysator
  • Analogfunktion (12 Bit) auf allen Kanälen
  • bis zu 500 MSps digital / 50 MSps analog
  • 250 MSps bei Nutzung aller Digitalkanäle
  • Eingangsspannung (analog) -10V bis +10V
  • Schwellwert wählbar bei 0,6V/0,9V/1,65V
  • Abmessungen nur ca. 53mm x 53mm x 12mm
  • USB3.0 Interface



Saleae-logic pro16 Saleae Logic Pro16

  • 16 Kanal Logikanalysator
  • Analogfunktion (12 Bit) auf allen Kanälen
  • bis zu 500 MSps digital / 50 MSps analog
  • 125 MSps bei Nutzung aller Digitalkanäle
  • Eingangsspannung (analog) -10V bis +10V
  • Schwellwert wählbar bei 0,6V/0,9V/1,65V
  • Abmessungen nur ca. 92mm x 92mm x 15mm
  • USB3.0 Interface





  • Saleae Zubehör Zubehör

    Zu den Logikanalysatoren werden eine Tasche, Mikroclipse und Kabel mitgeliert.









    Datenblätter, User Guide, Downloads

    Auf der Website des Herstellers kann die notwendige Software für verschiedene Windows-Versionen, Linux oder Mac geladen werden..




    nach oben

Logic - Preisliste

Bestellen Bestellen

alle Preise in EUR/Stück, zuzüglich Versandkosten

Bestellcode Beschreibung EUR/Stück
inkl. 19% MwSt.
Logic/4 Logic 4 von Saleae - Logicanalyzer mit 1+3 Kanälen, USB2.0 129,00
Logic/8 Logic 8 von Saleae - Logicanalyzer mit 8 Kanälen, USB2.0
neue Version
259,95
Logic/Pro8 Logic Pro 8 von Saleae - Logicanalyzer mit 8 Kanälen, USB3.0 556,80
Logic/Pro16 Logic Pro 16 von Saleae - Logicanalyzer mit 16 Kanälen, USB3.0 689,00
LOGIC/2CAB Ersatzkabel für Logic 4/8/Pro8/Pro16 - 4 Kanäle 11,80
LOGIC/2CLP Test Clips für Logic 4/8/Pro8/Pro16 - Packung mit 8 Stück 20,95
